4. 查看结果

查看结果

4.1. 要查看结果，请导航到优化页面，并点击优化名称旁边的放大镜图标。

结果页面内容

结果页面有 4 个部分：

4.1 概览

4.2 3D 查看器

4.3 图表

4.4 文件

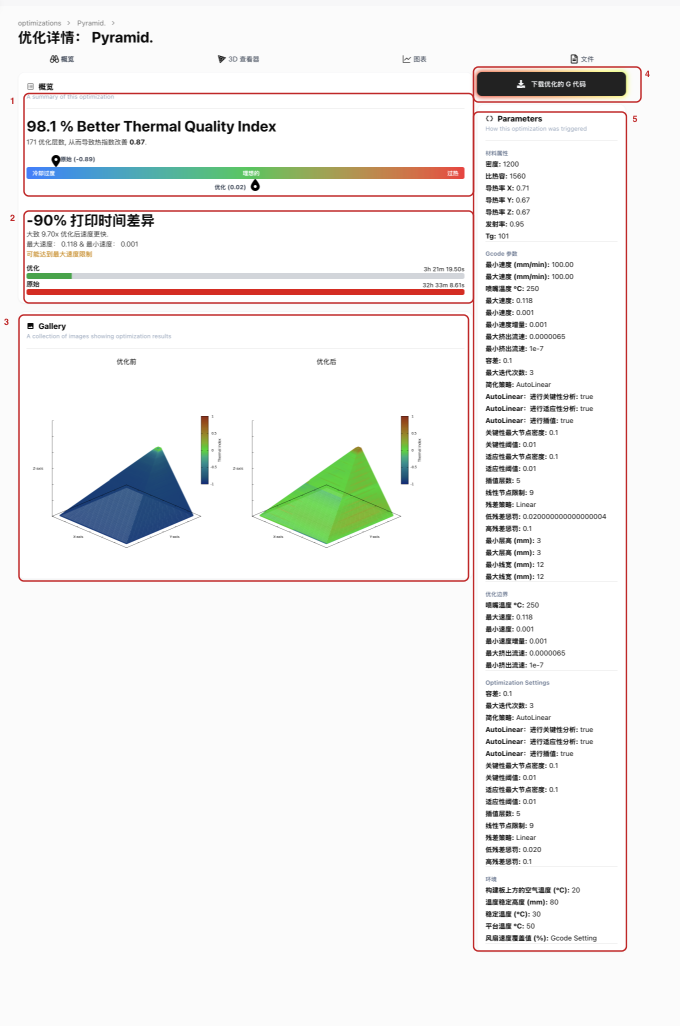

4.1 概览

进入结果页面后，首先显示的是“概览”部分。

本页内容包括：

1. 热质量指数 (TQI)： 该指数范围从 -1（蓝色）到 1（红色），其中 -1 表示冷却过度，意味着零件的抗拉强度降低 50%； 1 表示过热，意味着打印过程中零件发生塌陷的风险极高。 理想的热质量指数为 0（绿色），表示层间粘合效果最佳。 TQI 用于比较原始打印与优化后打印的热质量差异。目标是使优化结果尽可能接近 0。

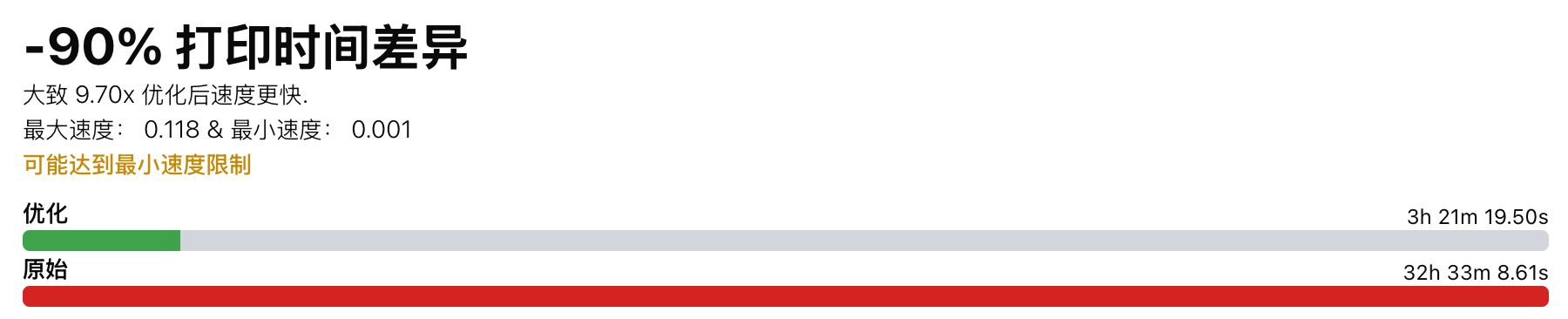

2. 打印时间对比： 此部分显示原始版本（红色）和优化版本（绿色）之间的打印持续时间变化。例如，在截图中，打印时间从 32 小时减少到 3 小时——提高了 9.7 倍的速度。

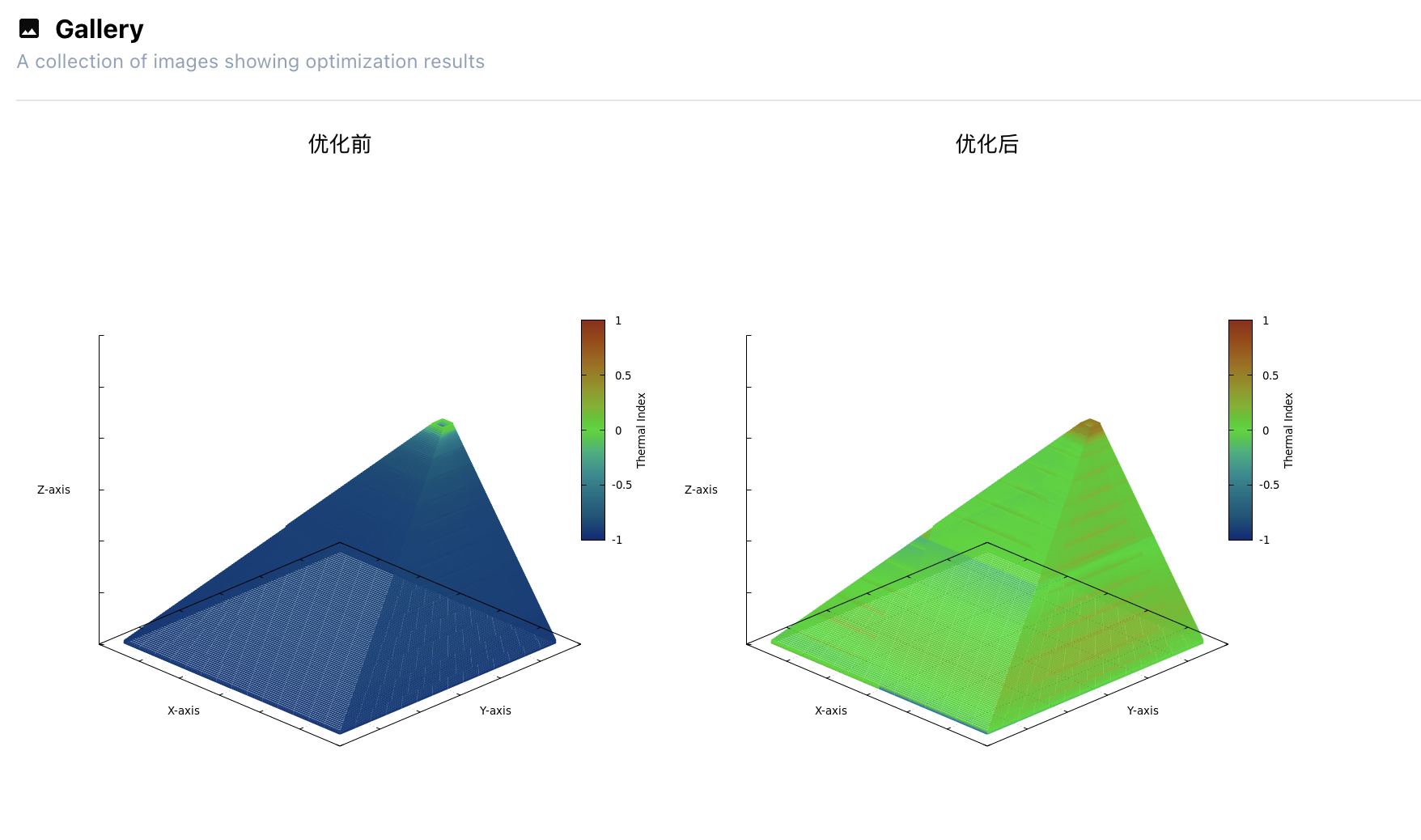

3. 展示图： 一张展示整个打印过程热质量的视觉效果图，适用于原始和优化版本。您将看到哪些区域过热、过冷或刚好合适。

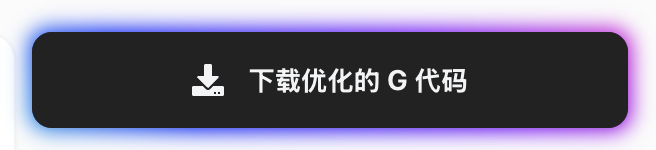

4. 优化 G代码 下载按钮： 此按钮允许您直接下载优化后的 G-code。仅根据您选择的优化设置调整了打印速度，其他所有内容保持不变，因此该优化G-code可以直接被打印。

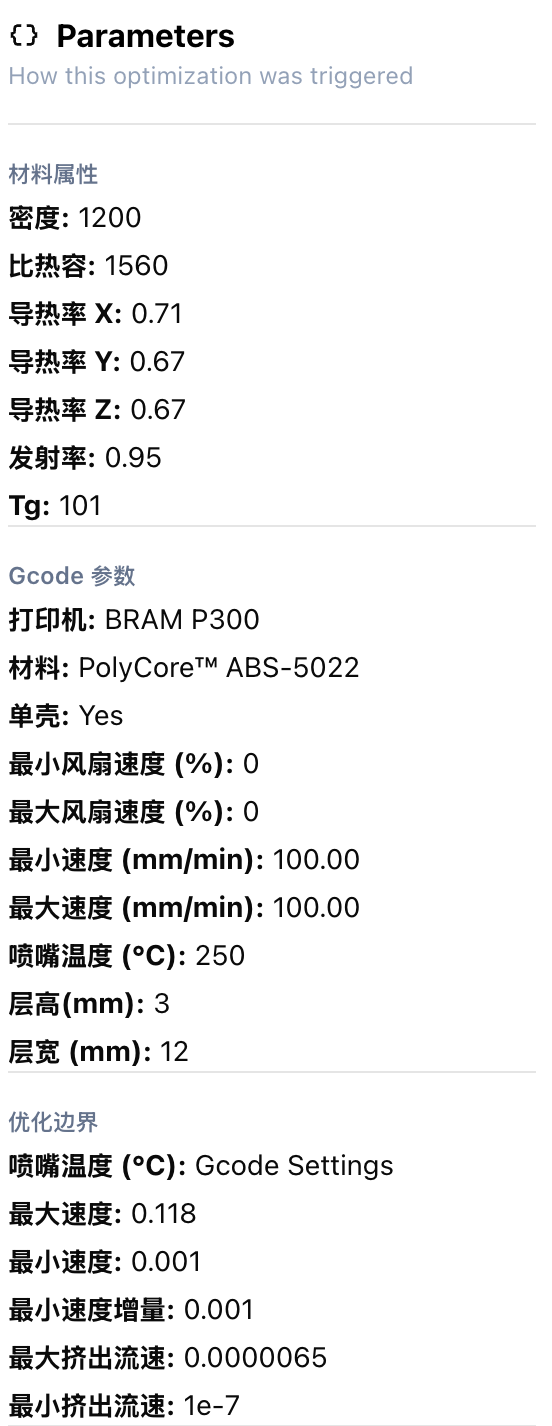

5. 参数部分： 显示材料属性、G-code 数据（如速度）、仿真设置和为优化定义的环境温度条件。

4.2. 3D 查看器

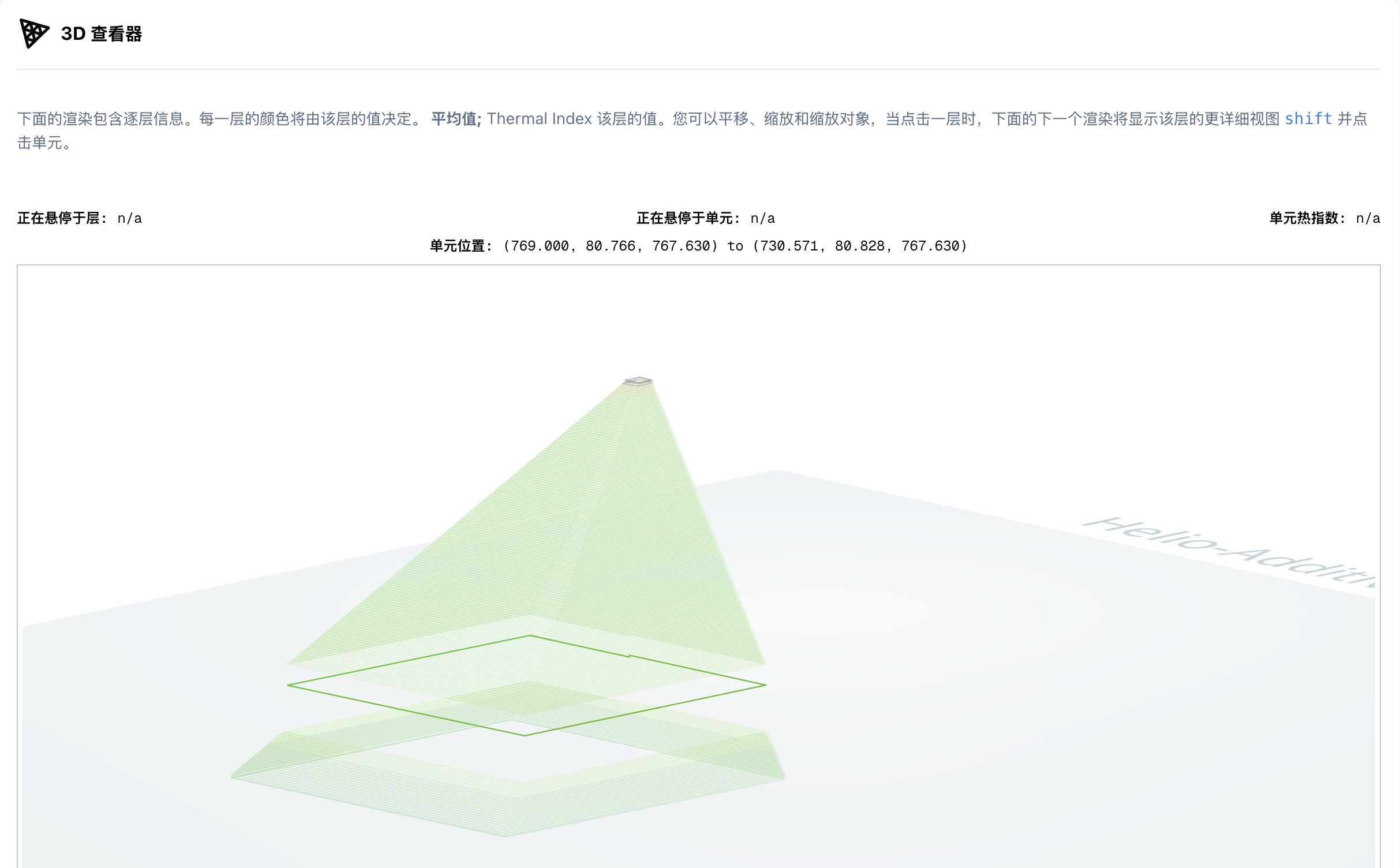

点击 “3D 查看器” 标签，进入三维热指数分布查看窗口。

此功能允许你逐层查看模型上的热指数分布，更深入理解优化效果。
查看与操作说明（像操作 CAD 软件一样）：

缩放： 鼠标滚轮 或 触控板双指滑动 旋转/移动： 右键拖动 或 长按触控板并拖动

你可以轻松操作并检查对象的不同部分，以更详细地了解各区域的热质量指数分布情况。

逐层查看方法：

• 点击某一层，该层将被独立突出显示

• 要平移图像并查看不同角度，请按住鼠标右键（或在触控板上长按），然后拖动模型以重新定位。

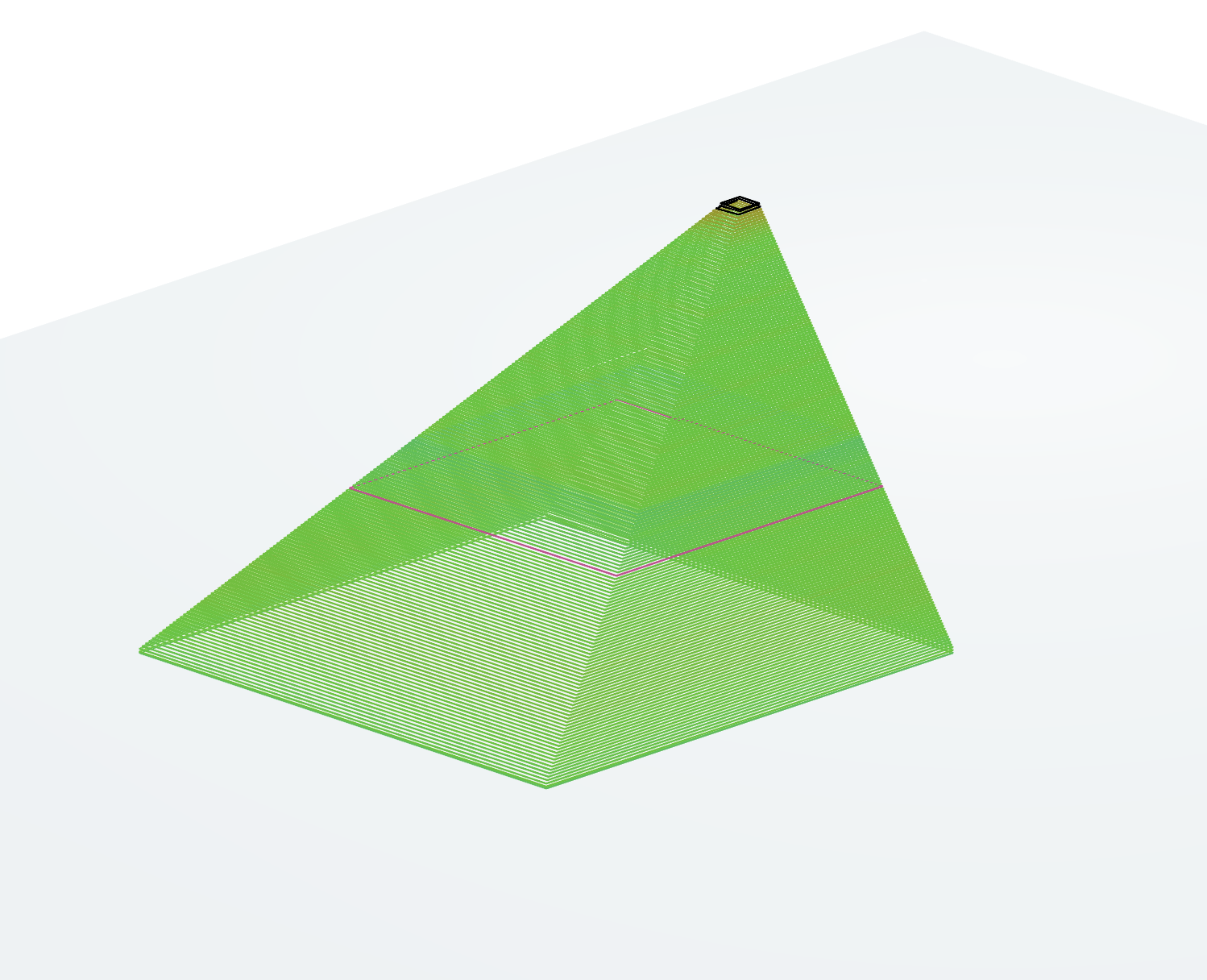

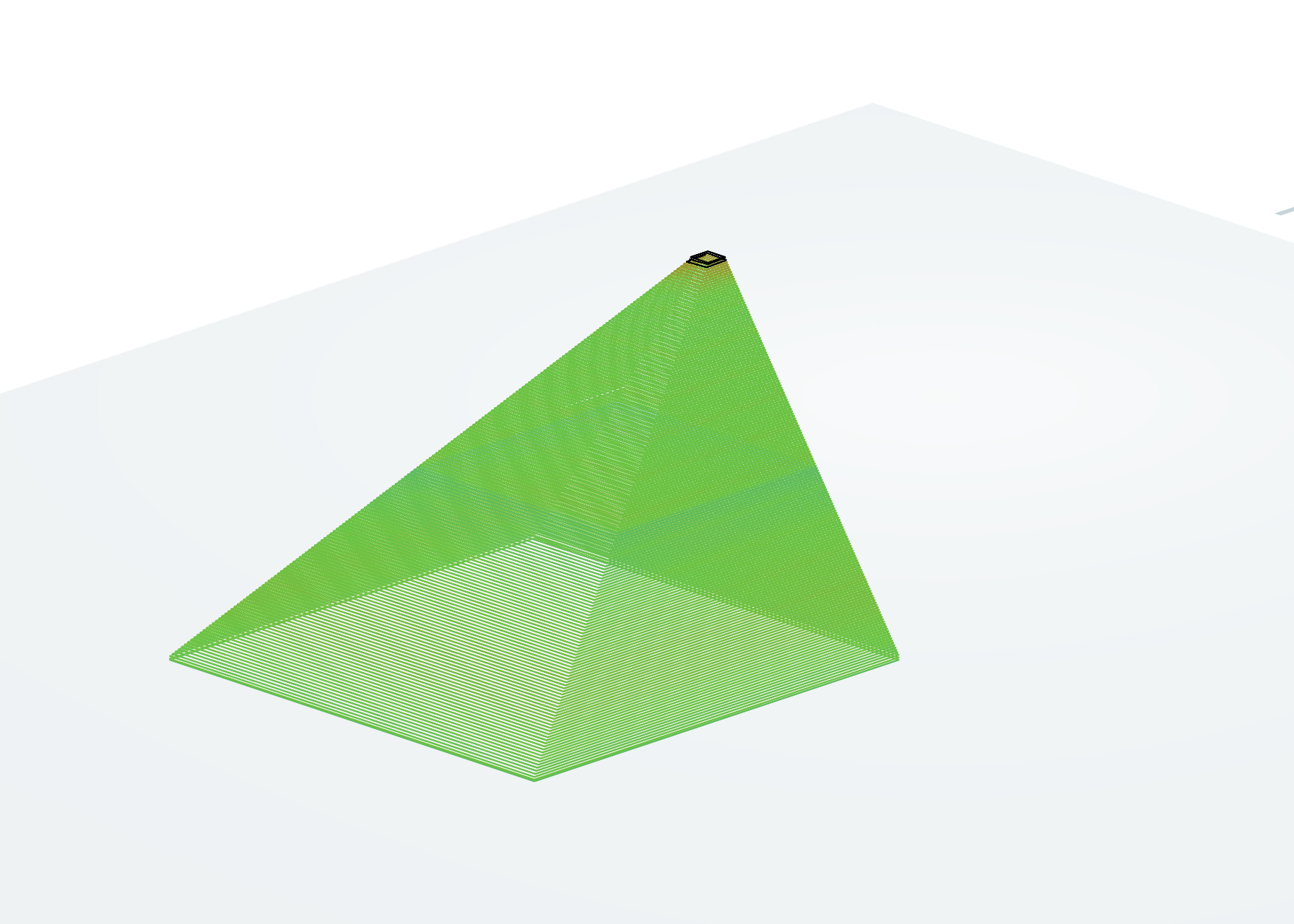

使用鼠标，你可以选择 3D 模型中想要详细查看的特定层，就像图中所示的红色高亮层一样。



要检查特定层或单元的热状态：

a. 查看某一层：点击该层，模型将自动展开，单独显示你选择的那一层。

b. 查看单元详情：将鼠标悬停在某个上，可查看该单元的相关信息，如所在层数、单元编号、单元位置以及热指数。这些信息会显示在模型上方。

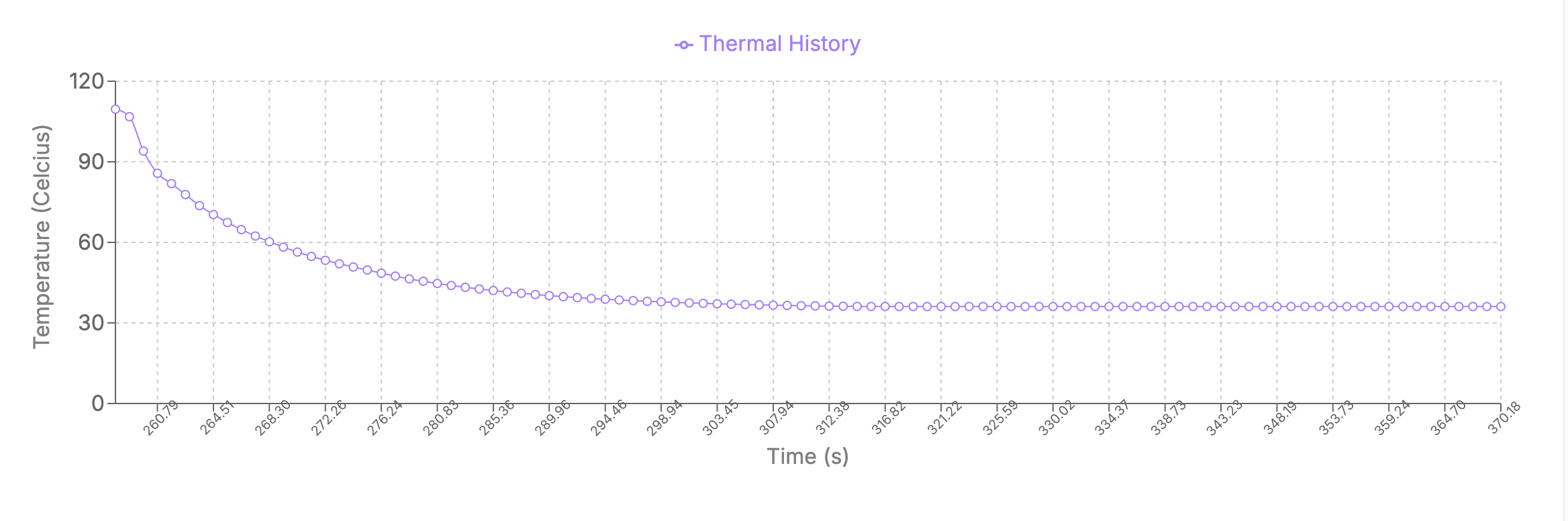

c. 查看指定单元：按住 Shift 键并点击某个特定单元，即可查看该单元的热历史曲线图，如下图所示。

d. 返回整体视图：点击以选中的层即可返回完整模型视图。

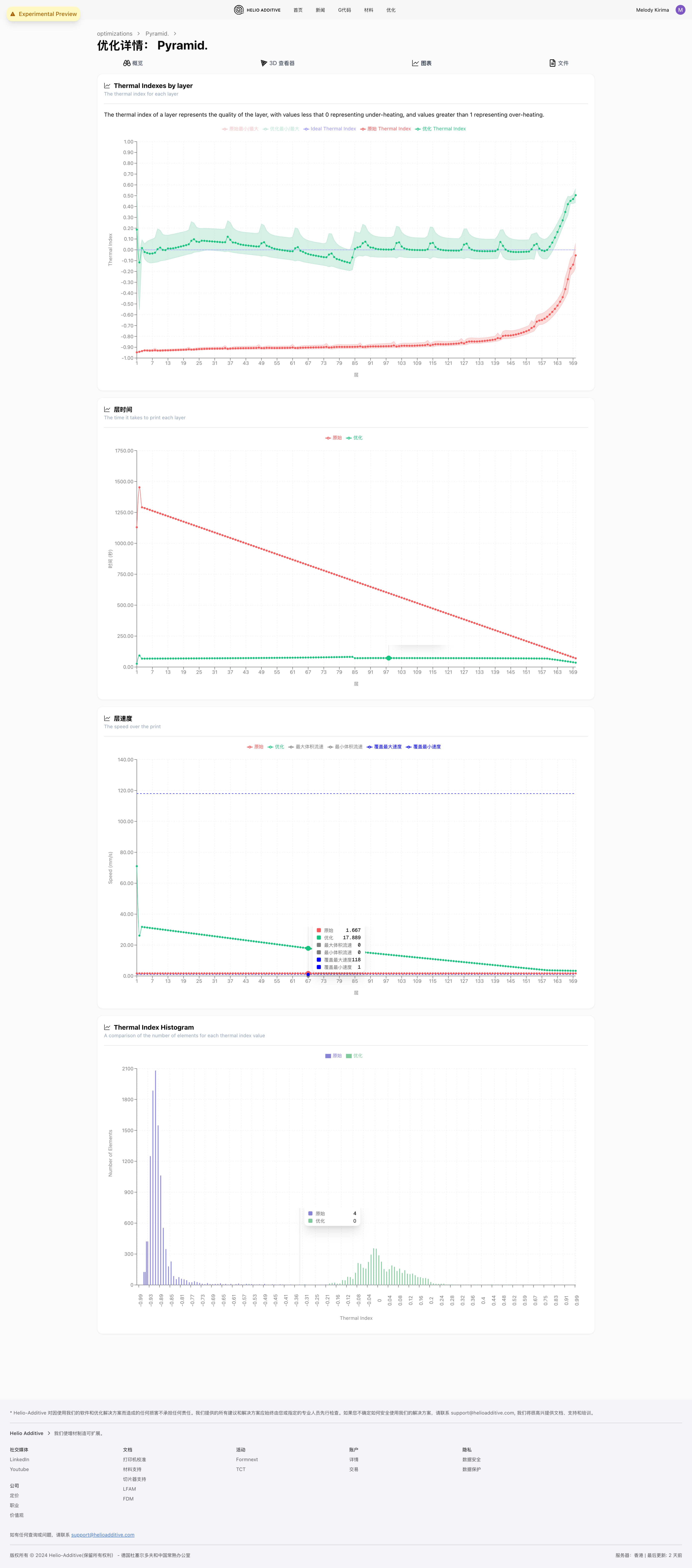

4.3 图表页面

点击“图表”选项卡进入数据对比界面。

图表内容：

• 按层热指数
• 层时间
• 层速度
• 热质量指数直方图

通过查看图表结果，您可以更好地对比优化前后的结果，检查优化结果是否合理，并调试您的打印设置。

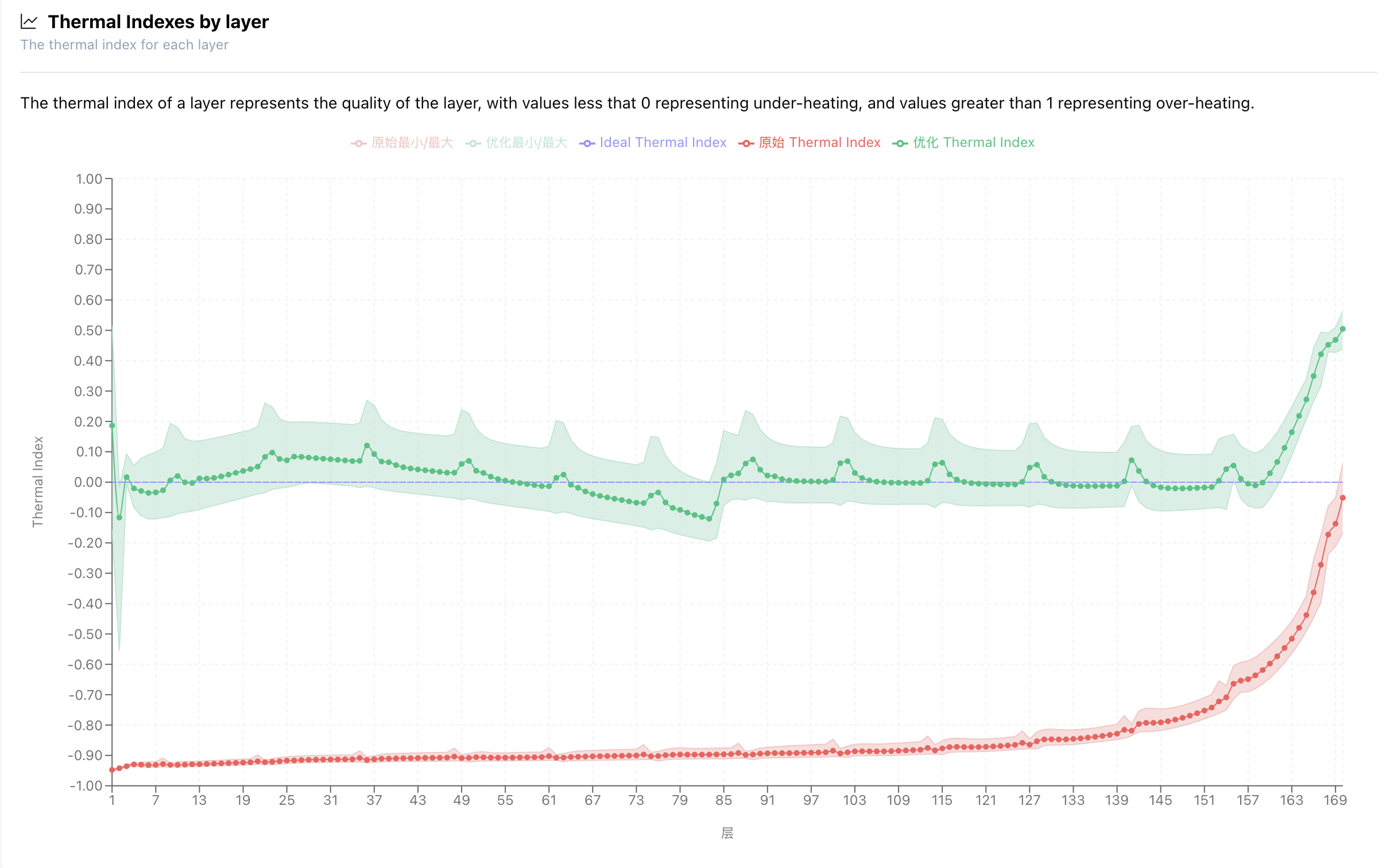

按层热指数

1. 热质量指数 (TQI)： 此指标范围为 -1（蓝色）至 1（红色），其中 -1 表示过冷，1 表示过热。理想的热质量指数为 0（绿色），意味着层间结合最佳。TQI 用于比较原始打印与优化打印之间的热质量，目标是在优化结果中尽可能接近 0。

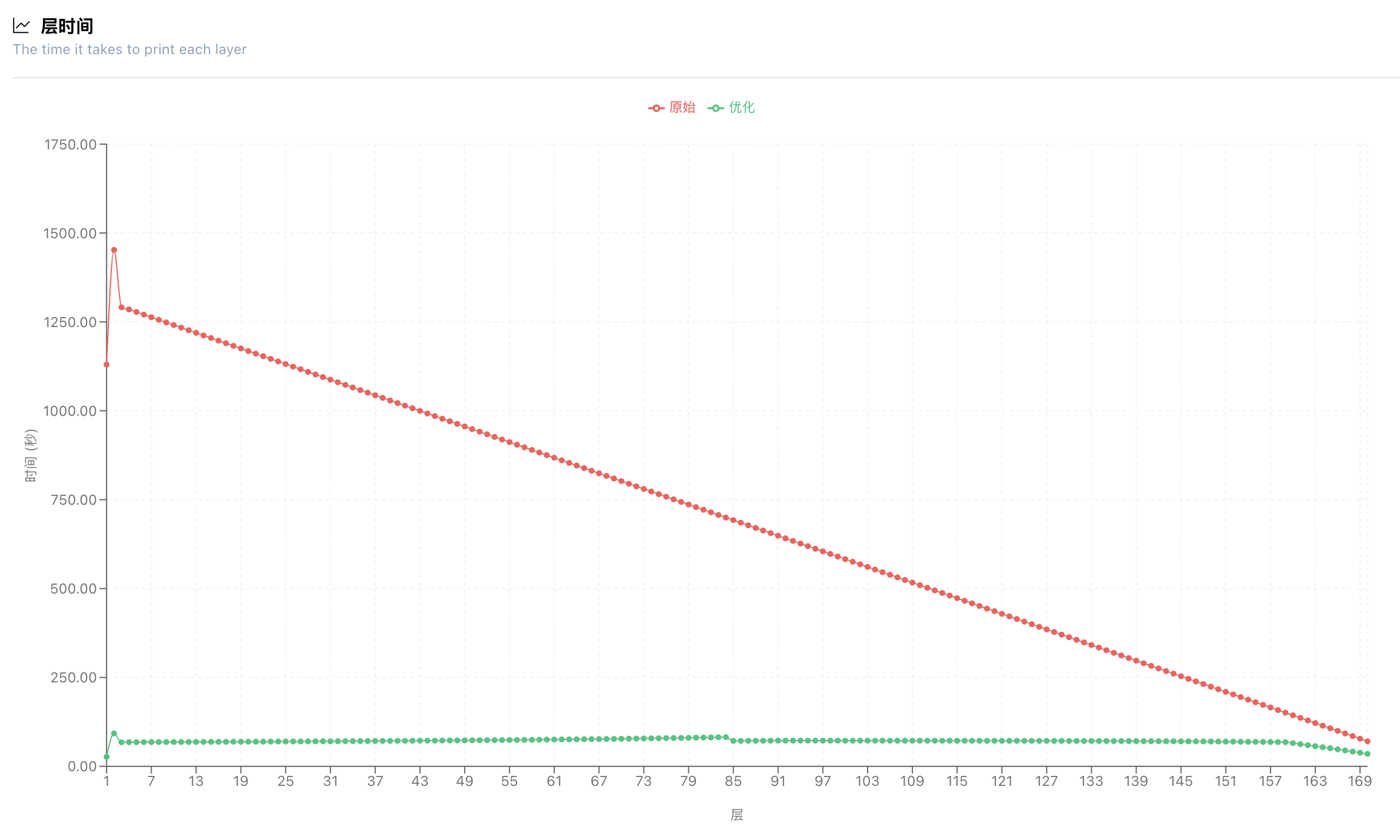

层时

此图表比较了每一层在优化前后打印所需的时间。 在概览页面中，我们展示了整个物体的打印时间总结。该图表进一步细分，让您可以看到每一层的打印时间调整情况。

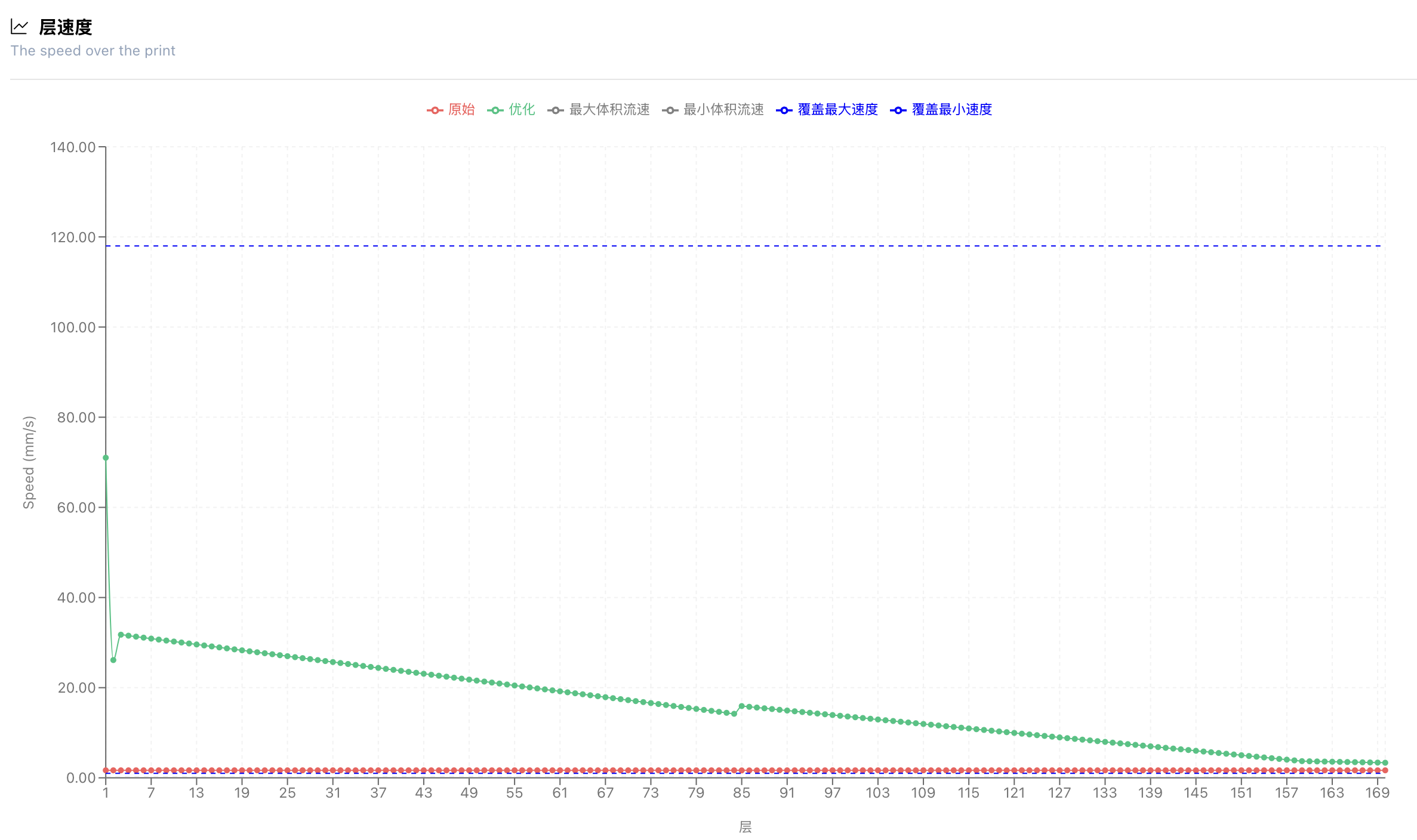

层速度

此图表比较了每一层在优化前后动态打印速度的调整情况

注意：在此示例中，原始文件是一个金字塔结构。优化后，软件自适应地调整了打印速度，从底部到顶部逐渐减慢，以确保打印成功。 _如果在触发优化时覆盖了最小和最大速度值，本图表可让你并排对比原始 G-code 速度、打印机的速度限制，以及Dragon优化建议的速度。

热指数直方图

该直方图显示了单元在热指数上的分布情况。

从图表中可以看出，在原始 G-code 中，大多数元素处于过冷状态。优化后，大多数元素转移到了理想温度区域，接近绿色的“刚刚好”区域。

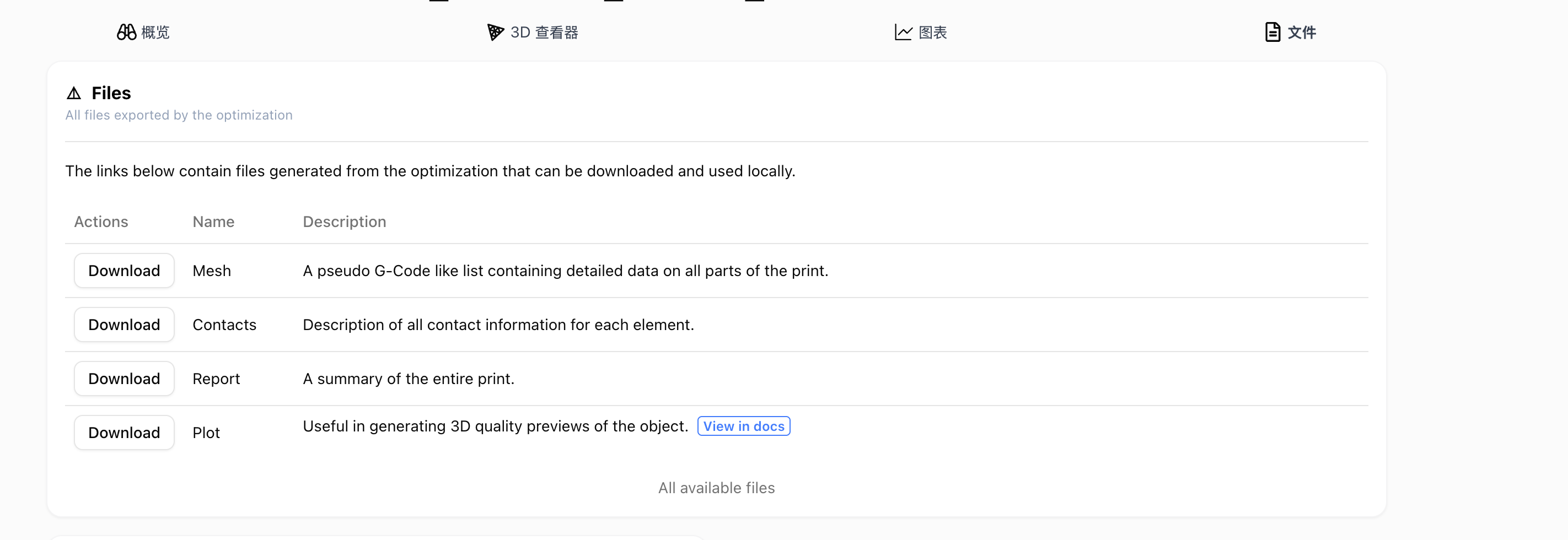

4.4. 文件页面

要深入了解您的优化结果，您可以下载Dragon引擎生成的详细文件。

数据适用于原始和优化后的 G代码。

网格文件提供了每一层的详细单元信息，包括位置、环境温度和热质量指数。您可以识别热质量较差的单元，并探索其背后的原因。 接触部分突出显示哪些单元相互接触，显示接触面积和类型。值为 0 表示与平台接触，1 表示相邻接触，2 表示元素上下接触。

这有助于您理解不同单元之间的互动。

报告部分显示每一层的热质量信息，包括最小和最大热质量指数、层长和时间。它还包括有关层内分区（元素组）及其各自详细信息的内容。

如果您有任何问题，请随时通过仪表盘联系支持，或通过电子邮件联系我们：support@helioadditive.com
